Dettagli:
|

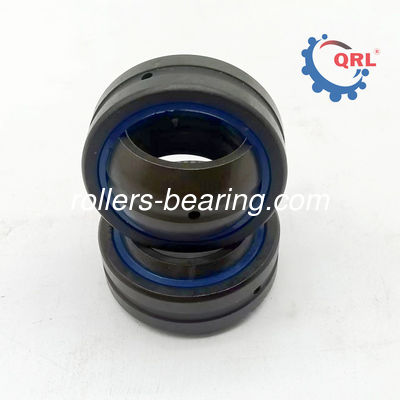

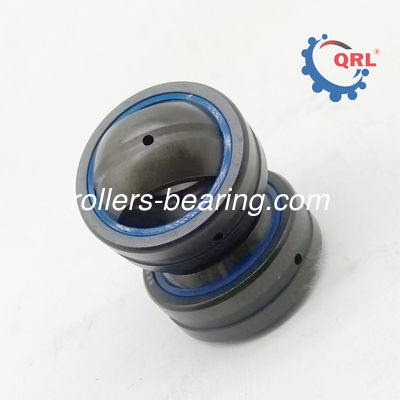

| Tipo:: | Cuscinetto normale sferico | OE NO.: | GE 20 ES |
|---|---|---|---|
| Dimensione: | 20x35x16 MM | Nome del prodotto: | Macchine industriali |
| Peso: | 0,4 kg/pcs | Luogo di origine:: | CINESE |
| Evidenziare: | 20 mm di cuscinetto a piana sferica,Legamento piatto a sfera 35 mm,Copertura di tenuta antipolvere Cuscinetto a pianta sferica |
||
| d | 20 mm | Cuscinetto di diametro di foratura |
| D | 35 mm | Cuscinetto di diametro esterno |
| B | 16 mm | Larghezza Anello interno |
| Cr | 30.500 N | Capacità di carico dinamico di base, radiale |
| C0r | 117.000 N | Capacità di carico statico di base, radicale |
| M | 0,4 kg | Peso |
Sferico piatto Descrizione
I cuscinetti piatti radiali sferici hanno un anello interno con una superficie esterna convessa sferica e un anello esterno con una superficie interna corrispondentemente sferica ma concava.
| Tipo di cuscinetto | Dimensioni/mm | α/(°)≈ | ||||||||||||
| GE... E tipo | GE...ES | GE...DS | GE...C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Altri | GE...ES-2RS tipo |
| GE4E | - E'un' altra cosa. | - E'un' altra cosa. | GE4C | - E'un' altra cosa. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - E'un' altra cosa. |
| GE5E | - E'un' altra cosa. | GE5DS | GE5C | - E'un' altra cosa. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE6E | - E'un' altra cosa. | GE6DS | GE6C | - E'un' altra cosa. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE8E | - E'un' altra cosa. | GESDS | GE8C | - E'un' altra cosa. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - E'un' altra cosa. |
| GE10E | - E'un' altra cosa. | GE10DS | GE10C | - E'un' altra cosa. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - E'un' altra cosa. |
| GE12E | - E'un' altra cosa. | GE12DS | GE12C | - E'un' altra cosa. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - E'un' altra cosa. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - E'un' altra cosa. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - E'un' altra cosa. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - E'un' altra cosa. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - E'un' altra cosa. | GE35ES | GE35DS | - E'un' altra cosa. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE40ES | GE40DS | - E'un' altra cosa. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE45ES | GE45DS | - E'un' altra cosa. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE50ES | GE50DS | - E'un' altra cosa. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE55ES | GE55DS | - E'un' altra cosa. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE60ES | GE60DS | - E'un' altra cosa. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - E'un' altra cosa. | GE70ES | GE70DS | - E'un' altra cosa. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE80ES | GE80DS | - E'un' altra cosa. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE90ES | GE90DS | - E'un' altra cosa. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - E'un' altra cosa. | GE100ES | GE100DS | - E'un' altra cosa. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE110ES | GE110DS | - E'un' altra cosa. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE120ES | GE120DS | - E'un' altra cosa. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE140ES | GE140DS | - E'un' altra cosa. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE160ES | GE160DS | - E'un' altra cosa. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - E'un' altra cosa. | GE180ES | GE180DS | - E'un' altra cosa. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - E'un' altra cosa. | GE200ES | GE200DS | - E'un' altra cosa. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferico piattoConsegna
Secondo le diverse applicazioni, possono essere selezionati cuscinetti senza anello interno o rulli ad ago e componenti di gabbia. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, la durezza, la precisione di lavorazione e la qualità superficiale della superficie della corsia dell'albero o del foro di alloggiamento devono essere simili alla corsia dell'anello del cuscinetto.Questo tipo di cuscinetto può sopportare solo carico radiale.
