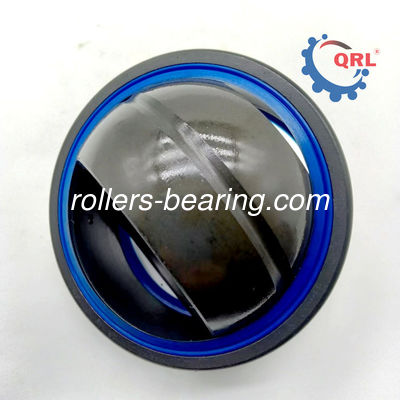

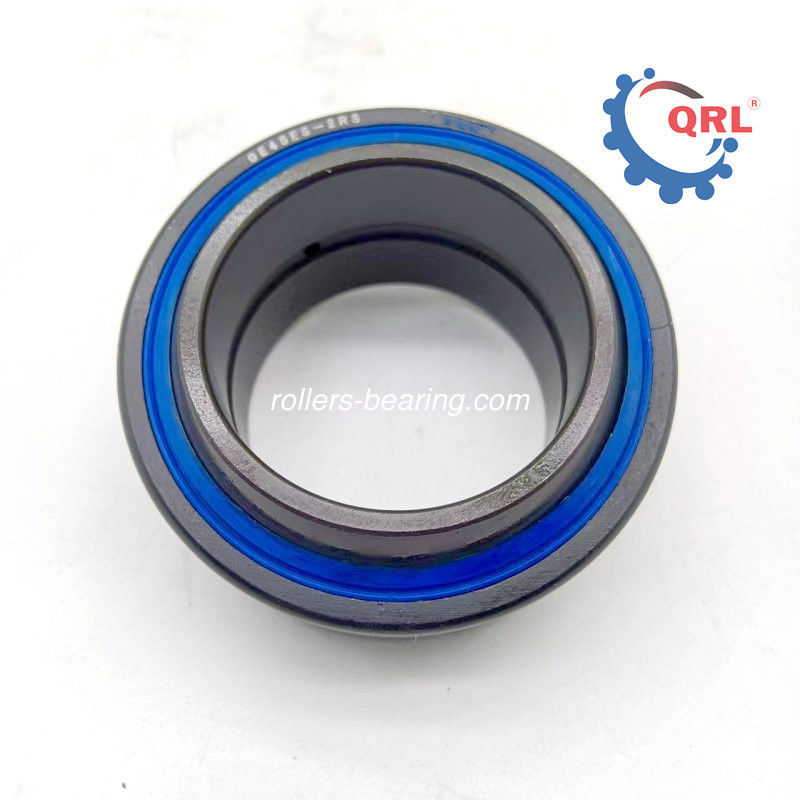

Dettagli:
|
| Tipo:: | Cuscinetto normale sferico | Numero universale: | GE25ES |
|---|---|---|---|
| OE NO.: | GE 45 ES-2RS | Nome del prodotto: | Per automobilistico |
| Dimensione: | 45x68x32 mm | Valutazione di precisione:: | P4 P5 P6 P2 |
| Peso: | 0.31 kg/pcs | Luogo di origine:: | Cina |
| Evidenziare: | cuscinetti piatti sferici 45x68x32,cuscinetti piatti radiali sferici |
||
| Numero della parte | GE 45 ES |
| Sistema di misura | Metrica |
| Tipo di cuscinetto | Portamento semplice |
| Tipo di cuscinetto semplice | Radicale |
| Per la direzione del carico | Combinato radicale e spinta |
| Forma dell' anello interno | Rotole |
| Forma dell' anello esterno | Rotole |
| Tipo di sigillo | Apri |
| Bore Dia | 45 mm |
| Bore Dia Tolerance | -0,012 mm a 0 |
| Outer Dia | 68 mm |
| Tolleranza esterna | -0,013 mm a 0 |
| Larghezza nominale | 32 mm |
| Tolleranza nominale di larghezza | -0,12 mm a 0 |
| Larghezza anello esterno | 25 mm |
| Larghezza Tolleranza dell'anello esterno | -0,3 mm a 0 |
| Angolo di inclinazione | 7° |
| Anello interno di diametro di pista | 60 mm |
Sferico piatto Descrizione
Il cuscinetto a sfera è un cuscinetto a scorrere autoallineante per carichi pesanti, altamente resistente ai carichi di impatto, questo prodotto è più adatto alla sezione oscillante sotto carichi lenti e pesanti.
| Tipo di cuscinetto | Dimensioni/mm | α/(°)≈ | ||||||||||||
| GE... E tipo | GE...ES | GE...DS | GE...C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Altri | GE...ES-2RS tipo |
| GE4E | - E'un' altra cosa. | - E'un' altra cosa. | GE4C | - E'un' altra cosa. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - E'un' altra cosa. |
| GE5E | - E'un' altra cosa. | GE5DS | GE5C | - E'un' altra cosa. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE6E | - E'un' altra cosa. | GE6DS | GE6C | - E'un' altra cosa. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE8E | - E'un' altra cosa. | GESDS | GE8C | - E'un' altra cosa. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - E'un' altra cosa. |
| GE10E | - E'un' altra cosa. | GE10DS | GE10C | - E'un' altra cosa. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - E'un' altra cosa. |
| GE12E | - E'un' altra cosa. | GE12DS | GE12C | - E'un' altra cosa. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - E'un' altra cosa. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - E'un' altra cosa. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - E'un' altra cosa. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - E'un' altra cosa. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - E'un' altra cosa. | GE35ES | GE35DS | - E'un' altra cosa. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE40ES | GE40DS | - E'un' altra cosa. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE45ES | GE45DS | - E'un' altra cosa. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE50ES | GE50DS | - E'un' altra cosa. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE55ES | GE55DS | - E'un' altra cosa. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE60ES | GE60DS | - E'un' altra cosa. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - E'un' altra cosa. | GE70ES | GE70DS | - E'un' altra cosa. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE80ES | GE80DS | - E'un' altra cosa. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE90ES | GE90DS | - E'un' altra cosa. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - E'un' altra cosa. | GE100ES | GE100DS | - E'un' altra cosa. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE110ES | GE110DS | - E'un' altra cosa. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE120ES | GE120DS | - E'un' altra cosa. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE140ES | GE140DS | - E'un' altra cosa. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE160ES | GE160DS | - E'un' altra cosa. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - E'un' altra cosa. | GE180ES | GE180DS | - E'un' altra cosa. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - E'un' altra cosa. | GE200ES | GE200DS | - E'un' altra cosa. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferico piattoConsegna
Secondo le diverse applicazioni, possono essere selezionati cuscinetti senza anello interno o cilindro ad ago e componenti di gabbia. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, la durezza, la precisione di lavorazione e la qualità superficiale della superficie della corsia dell'albero o del foro di alloggiamento devono essere simili alla corsia dell'anello del cuscinetto.Questo tipo di cuscinetto può sopportare solo carico radiale.
