Dettagli:
|

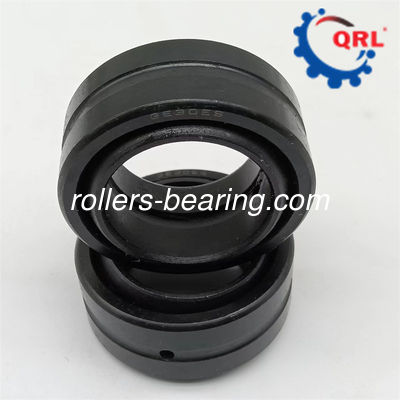

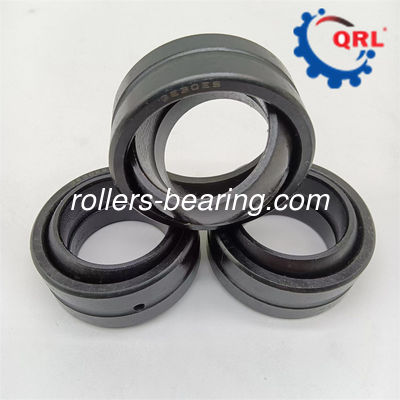

| Tipo:: | Cuscinetto normale sferico | Numero universale: | GE30ES |
|---|---|---|---|
| Nome del prodotto: | Per automobilistico | Dimensione: | 30x47x22 mm |
| Valutazione di precisione:: | P4 P5 P6 P2 | Peso: | 0.113 kg/pcs |
| Luogo di origine:: | Cina | Velocità di limitazione: | 9000 giri/min |
| Evidenziare: | Portamento piatto sferico di carico pesante,GE30ES Cuscinetto a piana sferica |
||
| Diametro esterno mm | 42 |
| Tolleranza di diametro esterno | - Zero.011 |
| Larghezza della palla mm | 20 |
| Tolleranza di larghezza della palla | - Zero.12 |
| Larghezza della corsia mm | 16 |
| Tolleranza per la larghezza della razza | - Zero.24 |
| Diametro della palla mm | 35.5 |
| Angolo di inclinazione | 7 ̊ |
Sferico piatto Descrizione
Il cuscinetto a sfera è un cuscinetto a scorrere autoallineante ad uso pesante, altamente resistente ai carichi di impatto, questo prodotto è più adatto alla sezione oscillante sotto carichi lenti e pesanti.
| Tipo di cuscinetto | Dimensioni/mm | α/(°)≈ | ||||||||||||
| GE... E tipo | GE...ES | GE...DS | GE...C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Altri | GE...ES-2RS tipo |
| GE4E | - E'un' altra cosa. | - E'un' altra cosa. | GE4C | - E'un' altra cosa. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - E'un' altra cosa. |
| GE5E | - E'un' altra cosa. | GE5DS | GE5C | - E'un' altra cosa. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE6E | - E'un' altra cosa. | GE6DS | GE6C | - E'un' altra cosa. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - E'un' altra cosa. |
| GE8E | - E'un' altra cosa. | GESDS | GE8C | - E'un' altra cosa. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - E'un' altra cosa. |
| GE10E | - E'un' altra cosa. | GE10DS | GE10C | - E'un' altra cosa. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - E'un' altra cosa. |
| GE12E | - E'un' altra cosa. | GE12DS | GE12C | - E'un' altra cosa. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - E'un' altra cosa. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - E'un' altra cosa. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - E'un' altra cosa. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - E'un' altra cosa. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - E'un' altra cosa. | GE35ES | GE35DS | - E'un' altra cosa. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE40ES | GE40DS | - E'un' altra cosa. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE45ES | GE45DS | - E'un' altra cosa. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - E'un' altra cosa. | GE50ES | GE50DS | - E'un' altra cosa. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE55ES | GE55DS | - E'un' altra cosa. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - E'un' altra cosa. |
| - E'un' altra cosa. | GE60ES | GE60DS | - E'un' altra cosa. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - E'un' altra cosa. | GE70ES | GE70DS | - E'un' altra cosa. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE80ES | GE80DS | - E'un' altra cosa. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE90ES | GE90DS | - E'un' altra cosa. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - E'un' altra cosa. | GE100ES | GE100DS | - E'un' altra cosa. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE110ES | GE110DS | - E'un' altra cosa. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE120ES | GE120DS | - E'un' altra cosa. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - E'un' altra cosa. | GE140ES | GE140DS | - E'un' altra cosa. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - E'un' altra cosa. | GE160ES | GE160DS | - E'un' altra cosa. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - E'un' altra cosa. | GE180ES | GE180DS | - E'un' altra cosa. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - E'un' altra cosa. | GE200ES | GE200DS | - E'un' altra cosa. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferico piattoConsegna
In base alle diverse applicazioni, possono essere selezionati cuscinetti senza anello interno o rulli ad ago e componenti di gabbia. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, la durezza, la precisione di lavorazione e la qualità superficiale della superficie della corsia dell'albero o del foro di alloggiamento devono essere simili alla corsia dell'anello del cuscinetto.Questo tipo di cuscinetto può sopportare solo carico radiale.
